一、设计依据
1.甲方提供的项目相关资料
2.经过甲方确认的设计方案
3.国家现行的有关建筑设计规范、规程和规定
二、工程概况
1.醒目名称：智能阳光板温室
2.建筑面积：16128m²
3.结构类型：轻钢结构
4.建筑层数：单层
5.建筑高度：肩高：5.0m；脊高：5.97m；外遮阳高：6.5m
6.耐火等级：三级
7.设计使用年限：30年
三、设计标高
本工程室内走道地面设计标高为±0.000，其对应的绝对标高数现场确定，室内外高差0.15m。
四、选用图集
本工程设计采用华北、西北标建筑构造通用图集88J系列。
五、工程做法
1.墙体：
1.1建筑墙体厚度四周均为240mm
1.2建筑墙体地下部分和地上部分均采用水泥砖，墙体所采用砖标号及砂浆标号均见结构设计施工说明
2.骨架及覆盖
2.1本工程骨架采用镀锌轻钢骨架，基础矮墙以上结构连接详见骨架结构施工图
2.2本工程的温室屋面采用8mm厚的阳光板覆盖。温室四周采用8mm厚的阳光板覆盖，各连接方式详见施工图
2.3温室屋面天沟排水，有Φ110upvc管拍如温室俩侧
3.门
3.1门选型详见门表备注。
4.外装修：
4.4外装修设计和做法索引见基础埋件图
5.建筑设备：
5..1温室南北两侧设置46台1380型风机，分组控制，安装系那个键设备、电气平面布置图
5.2温室配置有外置阳系统、内遮阳系统、湿帘风机系统、湿帘外翻窗系统、顶部开窗系统、电控系统。详见设备施工图
5.3设备部分具体安装详见设备施工图
六、其他
6.1施工应严格按图施工，埋件及洞口应配合设备等专业图纸要求及时留设，并保证位置及标高的准确性，避免后凿
6.2施工过程中应尽量避免对结构镀锌层的破坏
6.3施工过程中如有疑问请及时与设计单位联系
6.4施工中应严格执行国家施工质量验收规范
连栋温室建筑部分平面图
连栋温室南北立面图
连栋温室东西立面图
结构设计说明
一、建筑基础设计使用年限为30年，温室骨架为20年
二、自然条件
基础风压：W。=0.45（KN/㎡） 基础雪压：So=0.5(kN/㎡) （N=50）
三、设计遵循的主要规范、规定：
1.欧洲标准（BSEN 13031-1:2001）
2.温室结构设计荷载 （GB/T18622-2002）
3.连栋温室结构 （GB/T10288-2001）
4.温室工程 术语 （GB/T10292-2001）
5.建筑结构可靠度设计同意标准 （GB50068-2001）
6.冷弯薄壁型钢结构设计规范 （GB50018-2002）
7.门式钢架轻型房屋钢结构技术规程 （CECS102:2002）
四、结构材料标准
1.主要钢构件:Q235,其材质要求符合（碳素结构钢）GB/T700-88标准的各项规定
2.焊接材料
焊接方法 ：手工电弧焊 钢号:Q235 焊条E43
焊接方法 ：埋弧自动焊 钢号:Q235 焊剂与焊丝HJ401-H08或HJ404-H08A
焊接方法 ：CO2气体保护电弧焊 钢号:Q235 焊丝H08Mn2Si
3.镀锌螺栓：应符合现行国家标准（六角头螺栓）GB/T5782-2002的标准
4.自钻自攻螺钉：应符合现行国家标准（自钻自攻螺栓）GB/T15856.1-4、GB/T3098.11或（自钻自攻螺）GB/T5280-5285规定
五、焊接注意
1.构件的放羊应按结构的图形和尺寸绘出1:1大样并制作样板和样板核对无误后方能进行批量制作
2.钢材加工前应进行矫正，使之平直，以免影响制作精度。施焊前应严格检查焊件部位的组装和表面清洁质量
3.不应在焊接以外的母材上打火引弧
4.施焊时应选择合理的焊接顺序以减小焊接变形和焊接应力：减小焊接变形还采用反变形措施：减小焊接应力还可采用预热、锤击和整体回火等方法
5.因焊接而变形的构建可采用机械、冷矫或在严格控制温室的条件下加热热矫的方法进行矫正
六、热浸镀锌：
应符合现行的国家标注(金属覆盖层 钢铁制作热浸镀锌层技术要求及实验方法)GB/T1392-2002
七、钢结构安装
1.本工程基础施工完成后，应在基础砼强度达到设计要求，基础梁界面尺寸、预埋锚栓中心位置与定位轴线见的偏移（±5mm）和标高（-3mm）在允许的范围内并检验合格后再进行上部轻钢结构的安装
2.温室钢结构运至施工现场后，如果发生变形，应进行矫正，矫直时须加设垫。不得采用火焰加热矫直。如有脱焊等缺陷，则应补焊
3.钢结构在啊运输、存放、补焊和安装过程中损坏的涂层必须补涂
4.温室钢结构安装应从有柱间支撑的一跨开始
5.所有立柱在安装时，应将垂直度调整至允许的公差范围内，然后再安装其他构件
6.通箍梁安装调整后，不得随意在通箍梁上搁置脚手板
7.桁架安装后，不得在桁架上吊挂起重设施
8.安装天沟时，应将天沟端部擦净并干燥后粘贴建筑双面胶，再拧紧螺栓，后在螺栓连接处和天沟搭接缝用密封胶密封。天沟与立柱连接也按此方法
9.钢结构安装应保持干燥、整洁，不得在雨中作业
10.本温室主要连接部分均采用镀锌螺栓连接，每套螺栓不得垫两个以上的垫圈（天沟内加垫尼龙垫圈除外），所有的螺栓在连接时均不得采用大螺母替代垫圈
11.安装螺栓时，螺栓应自由传入孔内，不得强行敲打，并不得采用气割扩充
12.当天安装的钢构件应形成稳定的空间体系，并对连接螺栓进行初拧
13.所有钢结构安装完成后，径检测，调整符合安装技术要求后紧固所有螺栓
14.其余未说明处均应按国家有关施工及验收规范进行施工
连栋温室钢结构温室基础布置平面图
连栋温室钢结构基础详图
连栋温室建设湿帘详图

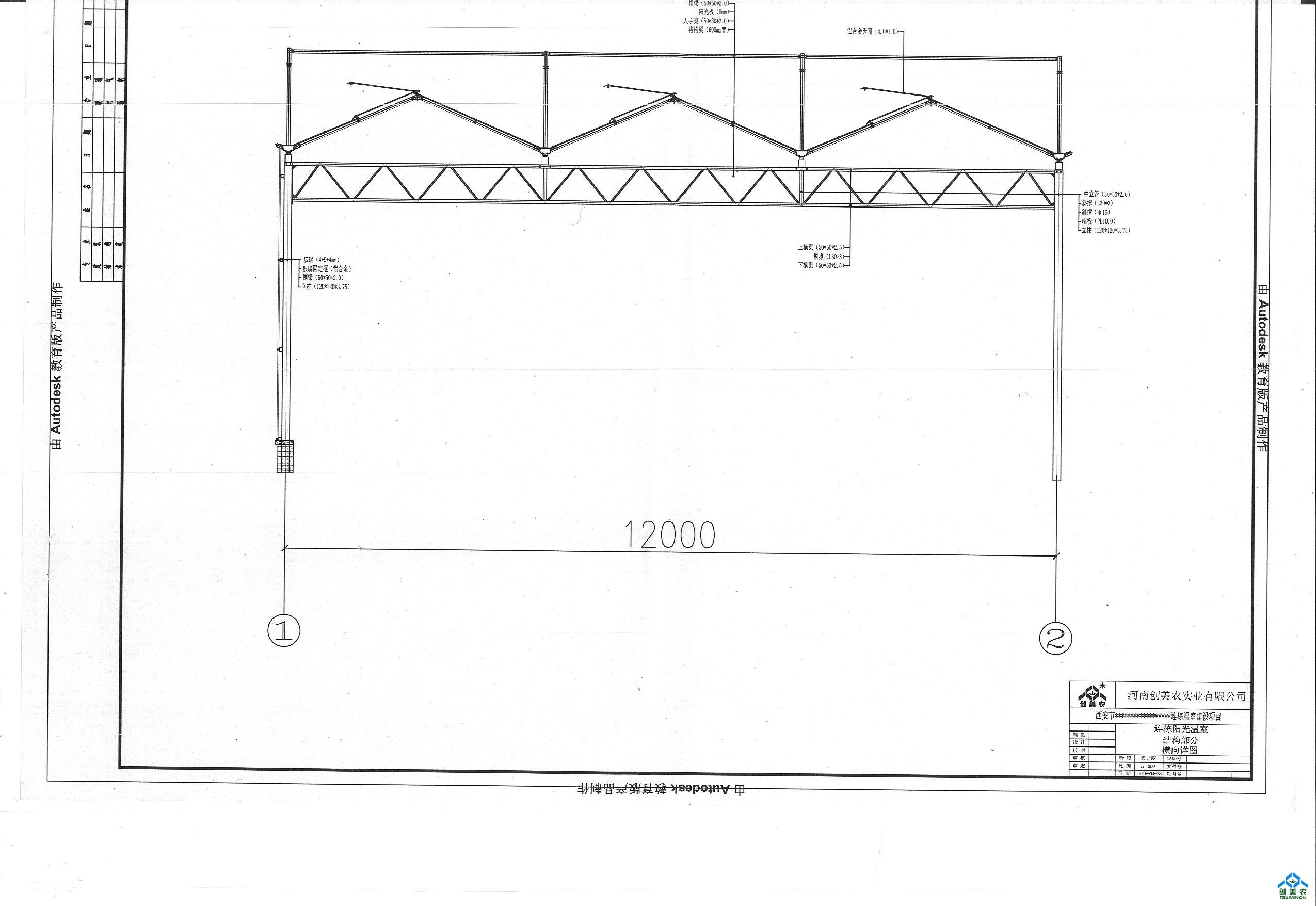

连栋温室建设钢结构横向详图
连栋温室建设钢结构纵向详图
